做外墻仿石漆常見的問題有幾個：起皮，開裂，翹邊，而引起這些問題的原因，無非是兩個方面，一個方面是用材料不對，另外一個方面就是施工的工藝有問題。

作為一個年施工面積超過五百萬平米仿石漆的品牌，解決這些問題一般都是駕輕就熟，只要材料選對，工藝做到位，做出來的仿石漆一個是美觀大氣，細節(jié)處理為到位，抗污和耐用性能不低于石材。

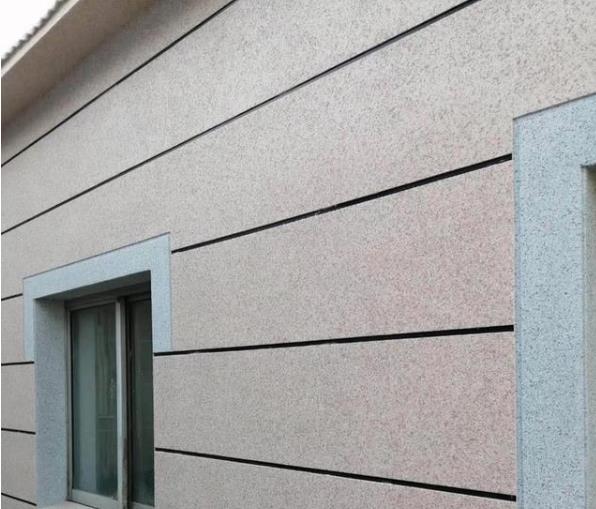

一： 基層和仿石漆涂層出現(xiàn)起皮現(xiàn)象如何解決？

1）、產(chǎn)生原因：外墻基層處理一般情況下有幾種材料處理，種是常用的外墻膩子，第二種是外墻常用的抗裂砂漿。一般不建議采用外墻膩子進行基層處理，外墻膩子的硬度和結(jié)構(gòu)力相對比較差，容易粉化，采用外墻膩子批刮找平后打磨，也會對膩子層結(jié)構(gòu)產(chǎn)生破壞，表面形成粉塵，容易導致涂層和基層起皮。
2）、解決方案：外墻做仿石漆，一般采用抗裂砂漿直接批刮就可以，抗裂砂漿的硬度更高，完全是水泥基，批刮平整后，打磨披刀痕跡，三天內(nèi)灑水養(yǎng)護并清洗表面的浮塵，在上抗堿封閉底漆的效果佳。


二： 墻面開裂的問題如何處理？

1）、產(chǎn)生原因：墻面開裂一般分為基層開裂，砂漿開裂，涂層龜裂三種類型?；鶎娱_裂的原因和主題結(jié)構(gòu)有關系，砂漿開裂的原因是因為施工工藝存在缺陷，涂層龜裂一般產(chǎn)生在平涂表面。

2）、解決方案：基層開裂的問題，裝飾施工和涂料施工無法解決。防止砂漿開裂，主要是必須在批刮砂漿層的時候，玻纖網(wǎng)必須批刮到位，并建議在砂漿層施工的時候開始做深槽分格，兼顧伸縮縫的功能。質(zhì)感仿石漆涂層一般不會出現(xiàn)龜裂的情況，多彩漆的表面出現(xiàn)龜裂的原因一般是罩光漆的硬度和多彩漆不一致，高硬度的罩光漆（比如久巴納米泳潔疏污鍍膜）要薄涂施工。


三： 做黑色線條的時候，分格帶容易把黑色底漆撕起來如何解決？

1）、產(chǎn)生原因：a、基層的膩子粉強度低；b、采用非滲透性的封閉底漆，表面形成漆膜；c、膠帶紙粘性太高。

2）、解決方案：a、基層采用抗裂砂漿批刮，不要采用普通外墻膩子批刮；b、黑色線條不要采用普通的封閉底漆或者外墻漆，此類產(chǎn)品成膜后比較柔韌，分格紙粘性高就一定會把漆膜撕起來；c、采用低粘的分格紙進行分格處理。

四：采用鋁條做分格線的時候，鋁條和砂漿之間開裂如何解決？

1）、產(chǎn)生原因：鋁條的熱脹冷縮系數(shù)和砂漿的系數(shù)差別很大，所以鋁條在溫差下產(chǎn)生伸縮后，導致抗裂砂漿和鋁條之間出現(xiàn)裂縫。

2）、解決方案：外墻深槽施工，采用鋁條進行分格的時候，建議采用防開裂的鋁條，能有效降低開裂風險。另外，一般的細微裂縫，優(yōu)質(zhì)仿石漆基本上都可以覆蓋到位的，久巴5D潔凈仿石漆具備一定的柔韌性，在覆蓋細微裂縫是完全可以防止這個隱患。


五： 噴涂仿石漆的時候，陰角位置容易流掛并開裂的現(xiàn)象如何施工？

1）、產(chǎn)生原因：仿石漆在噴涂陰角位置的時候，因為45°角很容易導致涂料擠壓到陰角位置，導致厚噴后，涂料出現(xiàn)流掛，厚噴后的涂層成膜后也會因為成膜過程中，表層成膜快，里面成膜慢，產(chǎn)生不同的應力后，標成出現(xiàn)開裂現(xiàn)象。
2）、解決方案：在噴涂的時候先噴主墻面，陰角位置次噴涂的時候稍微帶過就好；在第二遍噴涂的時候，遍彩點徹底干燥后，會大大減少彩點干燥過程產(chǎn)生的應力，防止堆積，流掛，空心，開裂現(xiàn)象。整體施工完后，檢查陰角位置是否覆蓋均勻，如果不夠均勻再稍微補噴一遍，可確保完整無缺的效果。如果采用市場上目前來說比較好的仿石漆，尤其需要注意施工的標準，比如久巴5D潔凈隔熱仿石漆，因為屬于陶瓷無機仿石漆，納米級別涂層更要注意噴涂均勻。
以上就是西安秦森真石漆小編給大家?guī)淼姆率崾┕こＲ妴栴}（起皮、開裂）解決方案，大家都學會了嗎？更多關于仿石漆方面的解決方案，大家可以直接撥打下面的電話咨詢哦?。?/span>
